Řídit celý dům anebo jen topení
Regulátor topení zabudovaný do ovladače osvětlení, nastavení z mobilu přes aplikaci, všechno v jednom – to je systém Buspro značky HDL, systém, který uřídí budovu o 20 podlažích stejně jako jediné topení v malé garsonce, vždy za korektní cenu. Jak je to možné?

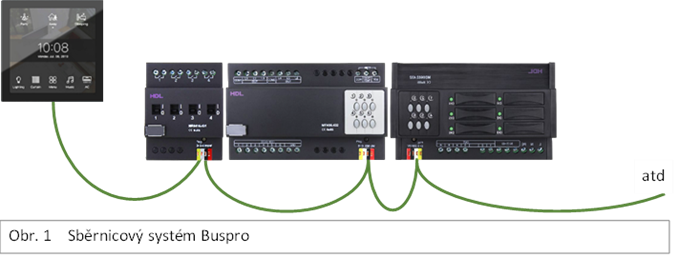

Buspro je systém, jehož všechny komponenty, ovladače na stěnách, čidla, akční členy v rozvaděči aj. spolu komunikují po sběrnicovém kabelu. Jde tedy o řídící systém distribuovaný, kterých je v záplavě jiných jako šafránu. Systém nemá centrální řídící jednotku, protože je distribuovaný (viz obr. 1), proto se neprogramuje ale nastavuje parametrizací, což zpřístupňuje jeho použití i elektroinstalatérovi bez praxe v programování.
/Sbernicovy-system-Buspro.png?width=700&height=257)
Obvyklejší jsou systémy s centrální řídící jednotkou. Chudší nabídka ve značkách systémů distribuovaných je totiž dána podstatně vyššími nároky na vývoj, ovšem distribuované systémy elektroinstalatérovi i uživateli přinášejí výhody spočívající ve spolehlivosti, maximální variabilitě a také v už zmíněném snadném nastavování.
Díky zmíněné modularitě lze v Buspro sestavit regulátory topení od minimálním rozsahu jednoho vytápěného prostoru do desítek. Podívejme se na možnosti stavebnice Buspro z hlediska regulace topení. Základním modulem je šestinásobný regulátor topení HDL-MFH06.432. Ten umožňuje připojit 13 senzorů teploty, pro každý kanál (vytápěný prostor) 2 senzory, třináctý je určený pro venkovní teplotu.

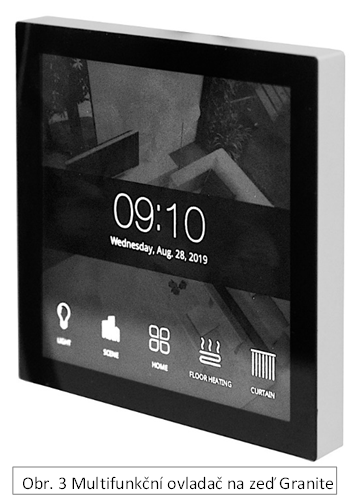

Funkce topení je dále podporována řadou dalších vlastností celé stavebnice, z nichž zejména následující. Každý ovladač Buspro na zeď (vypínač) obsahuje teplotní senzor a naměřenou teplotu sdílí po celé sběrnici. Ovladače Buspro vybavené displejem, viz např. Granite Display na obrázku, obsahují stránku k nastavení topení, viz obr. 3. Kromě viditelného rozhraní však obsahují také PI regulátory, v případě Granitu Display jich je v ovladači implementováno osm.
Jako příklad uvedeme nedávno dokončený RD v Olomouci, kde Buspro bylo použito jen k regulaci topení. Výčet prvků je minimalistický:
- Zdroj 24 V
- Ethernetové rozhraní HDL-MBUS01IP.431
- Ovládací panel Granite Display
- Šestinásobný regulátor topení HDL-MFH06.432
- 6ks digitální čidla

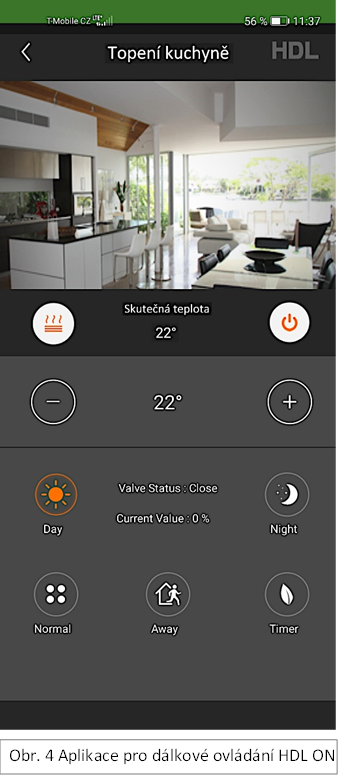

Ethernetové rozhraní je použito, aby zajistilo připojení regulátoru k internetu, což následně umožňuje ovládaní topení nejen z nástěnného panelu ale i na dálku přes aplikaci HDL ON pro mobilní telefony Android a iPhone. Aplikaci i její provoz poskytuje výrobce zdarma, viz obr. 4.
/Aplikace.png)
Na závěr krátké připomenutí systému Buspro značky HDL pro automatizaci budov, který je na českém trhu řadu let. Podstatným rysem systému je stavebnicové řešení, které snižuje náklady na nezbytné minimum a dále jednoduchost nastavení. Buspro bylo vyvinuto s ohledem na potřeby odborníka v oboru elektrických instalací který nemá ani čas ani úmysl se pouštět do studia programování, a proto systém omezuje požadavky na nastavení na minimum. Buspro přitom zajistí i pokročilé funkce instalace požadované uživatelem. Průměrně kvalifikovaný elektromontér, za předpokladu běžné orientace v OS Windows, je schopen nasazovat Buspro do svých realizací po jedno až dvoudenním školení, které český distributor tohoto systému (HDL Automation s.r.o) nabízí zdarma.
